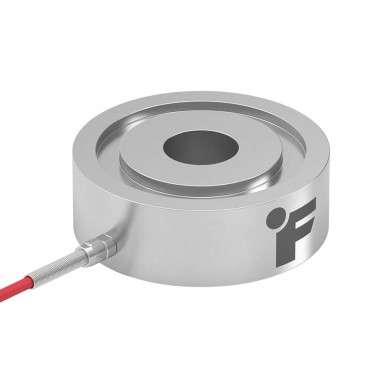

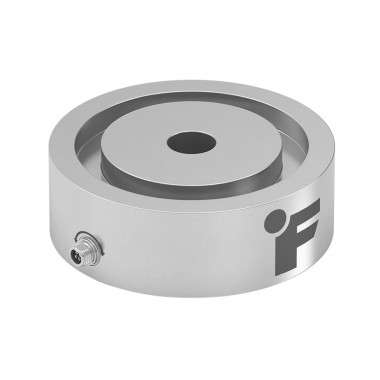

Rondella di carico, campo di misura 16000 - 300000 lb (71170 - 1335000 N)
Prodotti
Celle di carico a rondella
Celle di carico a rondella
Ampio spettro di celle di carico a rondella con foro passate, con campi di misura da 100N a 250 kN.
Varie dimensioni del foro passante e modalità di montaggio su vincolo fisso. Cavo integrale con uscita in direzione radiale o micro-connettore saldato e cavo e separato per un montaggio semplificato e massima intercambiabilità. Corpo interamente saldato laser.
Rondella di carico, campo di misura 50 - 1000 lb (222 - 4448 N)
Rondella di carico, campo di misura 100 - 5000 lb (445 - 22240 N )
Rondella di carico, campo di misura 250 - 10000 lb (1112 - 44480 N)
Rondella di carico, campo di misura 2000 - 50000 lb (8896 - 222400 N)
Serie di celle di carico ad anello, compatte, con tecnologia estensimetrica, campo di misura 600...3000 kN, IP 66 con opzione per protezione contro sovratensioni. Vengono applicate lungo i tiranti nel campo dell'ingegneria civile per monitorare gli sforzi in trazione e compressione della struttura sollecitata. La linea di connessione elettrica e le scatole di derivazione sono realizzate in modo da resistere alle intemperie.
Cosa sono le celle di carico a rondella
Le celle di carico cosiddette “a rondella” (o, con terminologia inglese, “donut” – letteralmente “a ciambella”) sono un particolare modello compatto di sensore di forza la cui forma - con foro centrale- è studiata specificamente per misurare carichi in compressione.
Come funzionano le celle di carico a rondella
Le celle di carico a rondella condividono il principio di funzionamento con altri modelli di sensori di forza; si tratta infatti di un’applicazione del principio del ponte di Wheatstone. Nel caso specifico, le celle a rondella hanno quattro bracci attivi di misura, disposti su una membrana che collega l’anello interno con il toroide esterno che funge da appoggio, oppure su una struttura a crocera. La forza da misurare deve essere coassiale con l’asse del foro passante. Il funzionamento della cella è, per il resto, simile a quello di qualsiasi dispositivo basato sugli estensimetri; la deformazione dell’elemento sensibile genera una variazione di resistenza elettrica negli strain gauges, e la misura di tale variazione è proporzionale alla forza applicata.
Le applicazioni delle celle di carico a rondella
Gli elementi caratteristici delle celle di carico a rondella sono il profilo con basso spessore, la linea compatta e la presenza del foro passante. In combinazione, tali fattori rendono le celle a rondella lo strumento ideale per le applicazioni che devono misurare la forza di serraggio, il carico delle viti, o altre forze in compressione; fra le più comuni situazioni di utilizzo delle celle di carico a rondella abbiamo le macchine tessili, quelle dell’industria cartaria e della plastica, e tutte le applicazioni di tensionamento di tiranti e misura di forza su attuatori. Sono inoltre frequenti gli utilizzi nel campo dell’automazione, all’interno di macchine utensili o da stampa, presse, o dispositivi medicali.
