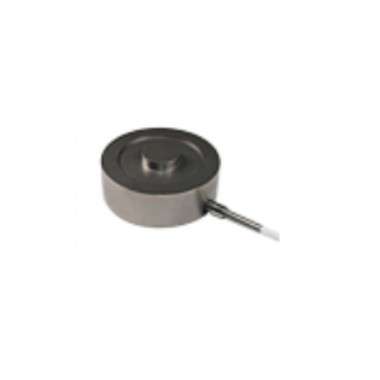

Cella di carico estensimetrica a bottone, campo di misura 3.895 N, uscita 2mV/V, campo di temperatura -50...+121°C, applicazione pressatura.
Prodotti
Celle di carico custom
Celle di carico custom
Se le esigenze di misura non si possono soddisfare a partire dall’ampia gamma di celle di carico a catalogo, offriamo realizzazioni custom per applicazioni di sperimentazione o impiego OEM su larga scala come primo equipaggiamento. La competenza trasversale, acquisita in oltre 40 anni di esperienza applicativa, ci guida verso la definizione delle specifiche, la loro analisi critica con il cliente e tutto il processo dalla progettazione alla calibrazione.
Cella di carico estensimetrica a rondella, campo di misura 30.000 lbs, uscita 2mV/V, campo di temperatura -51...+93°C

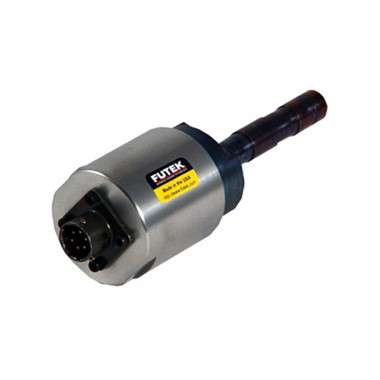

Cella di carico pin estensimetrica flessionale, campo di misura 1500 lbs, uscita 2mV/V, campo di temperatura -51...+121°C, uscita connettore, applicazione avvolgitore.
Cella di carico estensimetrica a rondella, campo di misura 445-4448 N, uscita 2mV/V, campo di temperatura -54...+90°C
Cella di carico estensimetrica a bottone, campo di misura 20.000 - 50.000 N, uscita 1mV/V, campo di temperatura -21...+100°C, applicazione pressatura.

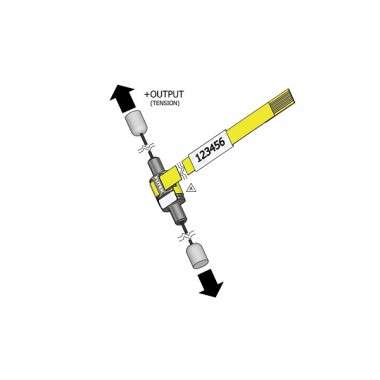

Cella di carico estensimetrica per la tensione del filo, campo di misura 2,5-20-100 N, uscita 1mV/V, campo di temperatura 0...+50°C, applicazione avvolgitore.
Cella di carico estensimetrica a flangia, campo di misura 200 lbs, uscita 4-20 mA, campo di temperatura 0...+70°C, applicazione generale.
Cella di carico OEM estensimetrica a 2 assi FX-FZ, campo di misura 16 - 40 lbs, 160 - 600 lbs, uscita1,5 mV/V, campo di temperatura -18..+71°C, applicazione galleria del vento.
Cella di carico OEM estensimetrica a PIN, campo di misura 7.500 lbs, uscita 1,5 mV/V, campo di temperatura -18..+93°C, applicazione pesatura carroponte.
Giunto di forza estensimetrico, campo di misura 20 Klbs, uscita 2 mV/V, campo di temperatura -42..+96°C, applicazione generale.
Cella di carico estensimetrica a rondella, campo di misura 20 Klbs, uscita 2 mV/V, campo di temperatura -40...+71°C, applicazione generale.
Cella di carico estensimetrica a rondella, campo di misura 2000 lbs, uscita 2 mV/V, campo di temperatura 0...+160°C, applicazione manipolatore.
Cella di carico estensimetrica a rondella, campo di misura 2000 lbs, uscita 2 mV/V, campo di temperatura 0..+160°F, applicazione manipolatore.

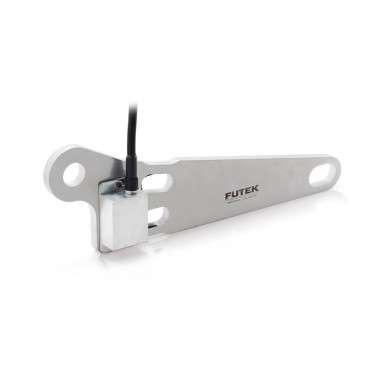

Cella di carico estensimetrica a doppio ponte, a braccio, campo di misura 360 lbs, uscita +0,5...+4,5 V, alimentazione +9...+36 Vdc, applicazione cinematismi.
Cella di carico estensimetrica a rondella, campo di misura 250 lbs, uscita 2 mV/V, campo di temperatura -50...+100°C, applicazione manipolatore.
Cella di carico estensimetrica a rondella, campo di misura 40.000 lbs, uscita 2,5 mV/V, campo di temperatura 0...+200°F, applicazione manipolatore.
Cella di carico estensimetrica a rondella, campo di misura 1000 lbs, uscita 2 mV/V, campo di temperatura 0...+160°F, applicazione manipolatore.
Giunto di forza estensimetrico cilindrico, campo di misura 2000-5000-10000 lbs, uscita 3 mV/V, campo di temperatura -50...+93°C, applicazione generale.
Cella di carico estensimetrica a rondella, campo di misura 100.000 lbs, uscita 9V, alimentazione +12...+24 Vdc, campo di temperatura 0...+160°F, applicazione attuazione.
Cella di carico estensimetrica a rondella, campo di misura 2.000 lbs, uscita 2 mV/V, campo di temperatura 0...+200°F, applicazione manipolatore.
Cella di carico estensimetrica a rondella, campo di misura 50.000 lbs, uscita 2 mV/V, alimentazione +12...+24 Vdc, campo di temperatura -50...+93°C, applicazione ingegneria civile.
Giunto di forza estensimetrico a rondella, campo di misura 25-100 Klbs, uscita 2 mV/V, campo di temperatura -60...+200°F, applicazione generale.
Cella di forza estensimetrica a rondella, campo di misura 20 Klbs, uscita 1,5 mV/V, campo di temperatura -40...+85°F, applicazione per strallo.
Cella di forza estensimetrica a trazione, campo di misura 100 Klbs, uscita 2 mV/V, campo di temperatura -60...+200°F, applicazione generale.
Cella di carico estensimetrica a bottone, campo di misura 25 Klbs, uscita 1,2 mV/V, campo di temperatura -51...+93°F, applicazione manipolatore.
Cella di carico estensimetrica a rondella, campo di misura 75 klbs, uscita 2 mV/V, campo di temperatura 0...+200°F, applicazione OEM.
Cella di carico a rondella, campo di misura 45 klbs, uscita 1 mV/V, campo di temperatura -40...+93°C, applicazione OEM.
Cella di carico estensimetrica a "S" trazione-compressione, campo di misura 15-50 lbs, uscita 1,5 mV/V, campo di temperatura -50...+93°C, applicazione manipolatore.
Giunto di forza estensimetrico a doppio ponte, campo di misura 1112...44480 N, protezione al fondo scala, uscita 2 mV/V, campo di temperatura -18...+93°C, applicazione OEM.
Cella di carico miniatura a colonna estensimetrica, campo di misura 500 lbs, campo di temperatura +15...+71°C, applicazione OEM.

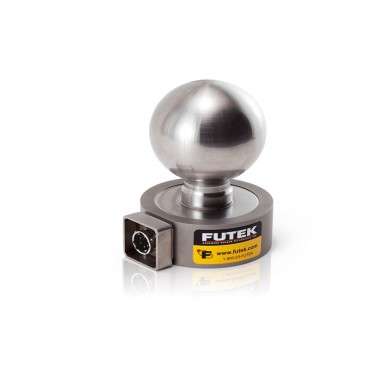

Cella di carico estensimetrica a sfera, campo di misura 10 klbs, uscita 4-20 mA, campo di temperatura 0...+93°C, applicazione pressatura.
Cella di carico estensimetrica a colletto, campo di misura 200 lbs, uscita 2 mV/V, campo di temperatura -18...+71°C, applicazione O-ring.
Cella di carico estensimetrica ad anello, campo di misura 1000 lbs, uscita 1,25 mV/V, campo di temperatura -50...+85°C, applicazione manipolatore.
Cella di carico estensimetrica a flessione, campo di misura 175 lbs, uscita 2 mV/V, campo di temperatura -18...+71°C, applicazione OEM.
Cella di carico estensimetrica ad anello, campo di misura 1000 lbs, uscita 4-20 mA, campo di temperatura -51...+85°C, applicazione manipolatori.
Cella di carico estensimetrica ad alta temperatura, campo di misura 100 lbs, uscita 1 mV/V, campo di temperatura +16...+260°C, applicazione OEM.
Giunto di forza estensimetrico trazione-compressione, campo di misura 250-500 lbs, uscita 3 mV/V, campo di temperatura -23...+93°C, applicazione meccaniche.
Cella di carica a compressione a colonna, campo di misura 67 N, protezione al fondoscala, uscita cavo assiale.

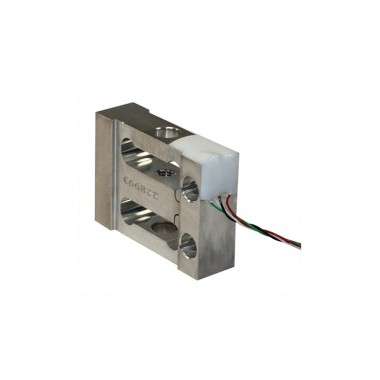

Cella di carico estensimetrica a parallelogramma, campo di misura 15 Kg, uscita 2 mV/V, campo di temperatura -18...+71°C, applicazione OEM.
Cella di carico estensimetrica, campo di misura 40 lbs, uscita 1,5 mV/V, campo di temperatura -40...+93°C, applicazione confezionamento.
Cella di carico estensimetrica, campo di misura 1200 lbs, uscita 2 mV/V, campo di temperatura -40...+93°C, applicazione oleodinamica.
Cella di carico estensimetrica miniatura, campo di misura 1000 g, uscita 1 mV/V, campo di temperatura -51...+93°C, applicazione OEM.
Cella di carico estensimetrica a bottone, campo di misura 100 g, uscita 1,5 mV/V, campo di temperatura -51...+93°C, applicazione OEM.
Giunto di forza estensimetrico, campo di misura 500 lbs, uscita digitale Full Duplex VART, campo di temperatura 0...+71°C, applicazione OEM.

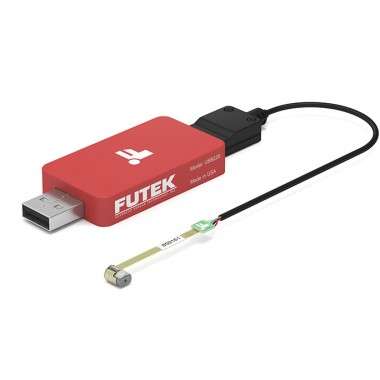

Cella di carico a puntale estensimetrico, campo di misura 10-20-50-100 Kg, uscita USB 2.0, campo di temperatura -40...+85°C, applicazione elasticità polimeri.
Giunto di forza estensimetrico, campo di misura 2000 lbs, uscita 4-20 mA, campo di temperatura -25..+85°C, applicazione OEM.
Cella di carico ad anello estensimetrica a 2 assi (Fx-Fy), campo di misura 1000 lbs, uscita 3 mV/V, campo di temperatura -51...+93°C, applicazione manipolatore.
Cella di carico ad anello estensimetrica a 2 assi (Fx-Fy), campo di misura 1200 lbs, uscita 2 mV/V, campo di temperatura -51...+93°C, applicazione manipolatore.
Giunto di forza estensimetrico, campo di misura 1000-1500 lbs, uscita 2 mV/V, campo di temperatura -51...+93°C, applicazione OEM.
Cella di carico estensimetrica a parallelogramma, campo di misura 300 g, uscita RS232 4 bits HEX, applicazione medicale.
Microcella di carico estensimetrica, campo di misura 5 - 10 lbs, uscita 0,5 mV/V, campo di temperatura -51...+93°C, applicazione medicale.
Cella di carico a compressione, a bottone, campo di misura 22241 N, alta temperatura 132°C, uscita cavo.
Cella di carico a compressione estensimetrica, campo di misura 10 g, protezione al sovraccarico, uscita cavo.
Cella di carico a parallelogramma, trazione e compressione, campo di misura 10/22/45/222/445 N, uscita cavo. Applicazioni OEM.
Cella di carico trazione e compressione a colonna, campo di misura 13344 N, uscita cavo assiale.
Cella di carico a bottone, non magnetica, campo di misura 1112 N, uscita cavo.

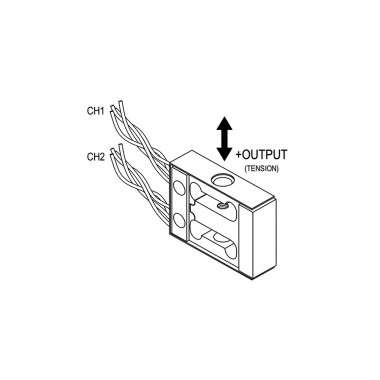

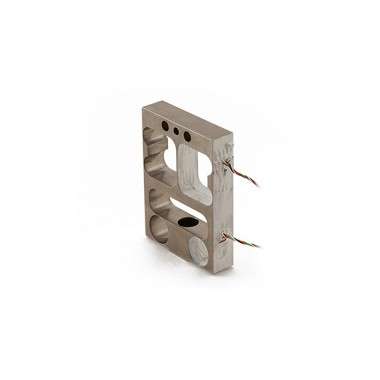

Cella di carico a parallelogramma, a doppio ponte estensimetrico, campo di misura 2,5...111 Kg, blocco meccanico al fondo scala, uscita cavo. Apllicazioni OEM.

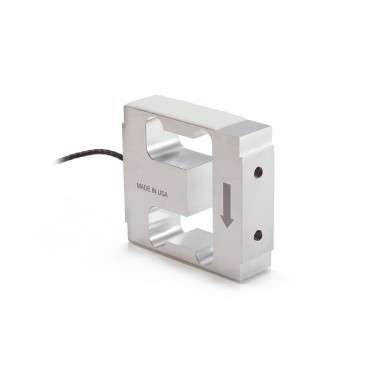

Cella di carico a parallelogramma, trazione compressione, campo di misura 3 Kg, uscita cavo. Applicazioni OEM.
Cella di carico a compressione a bottone, campo di misura 445 N, uscita seganle TEDS con cavo.

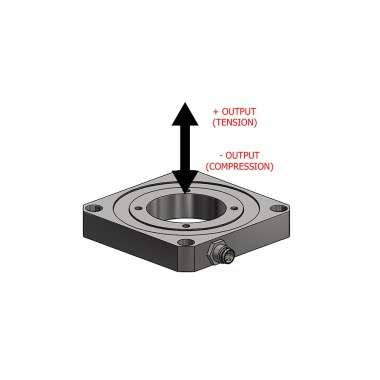

Cella di carico a compressione estensimetrica in acciaio, campo di misura 22400 N con diametri da definire nel fissaggio centrale con compensazione della temperatura, opzione TED, uscita connettore.

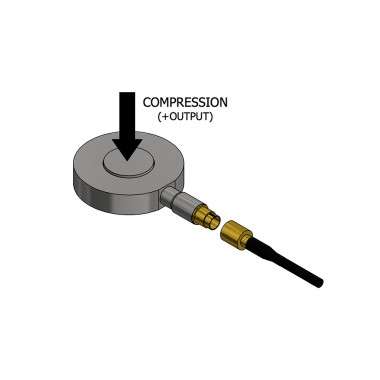

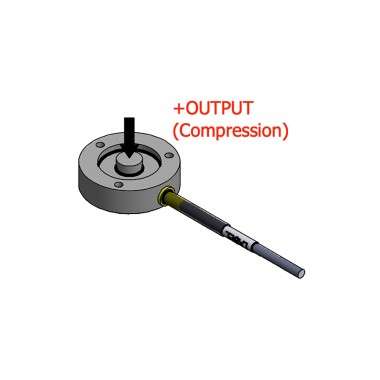

Cella di carico a compressione, a bottone, campo di misura 2225 N, uscita cavo.
Rondella di carico estensimetrica, campo di misura 779 N, ermetica, autoclave per la sterilizzazione ad alta pressione, disegno brevettato.
Cella di carico ad anello a basso profilo, campo di misura 1000 lbs, uscita cavi radiali. Applicazione militare .

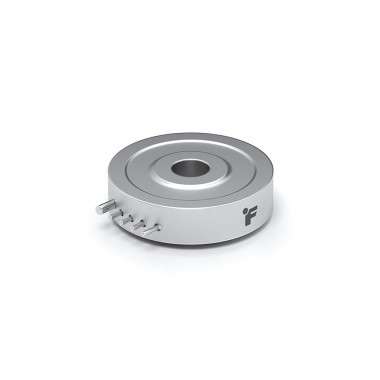

Cella di carico trazione -compressione, a rondella, campo di misura 4448 N, uscita connettore

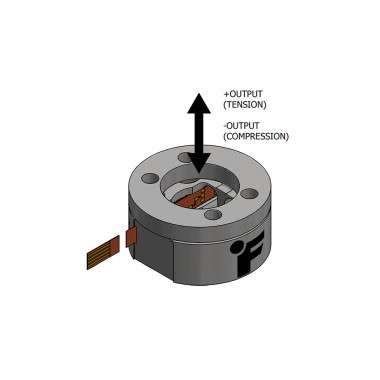

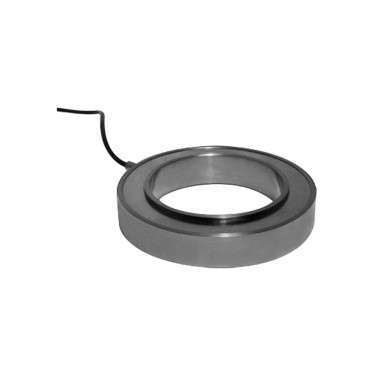

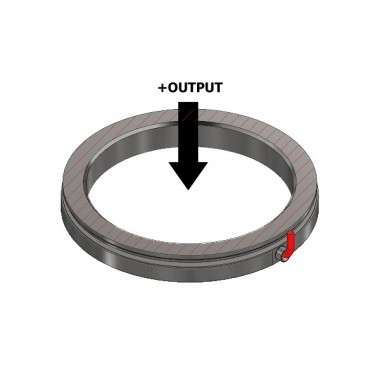

Cella di carico ad anello a basso profilo, campo di misura 4448 N, uscita cavo.
Cella di carico estensimetrica, campo di misura 300 lb (1334 N), applicazione riabilitazione.
Cella di carico trazione-compressione miniatura a colonna, campo di misura 222 N, uscita SPI, UART, mV/V.
Cella di carico a parallelogramma, trazione compressione, campo di misura 266 N, uscita cavo. Applicazioni OEM.
Cella di carico a parallelogramma, compressione, campo di misura 67N, blocco meccanico al fondo scala, uscita cavo. Applicazioni OEM.

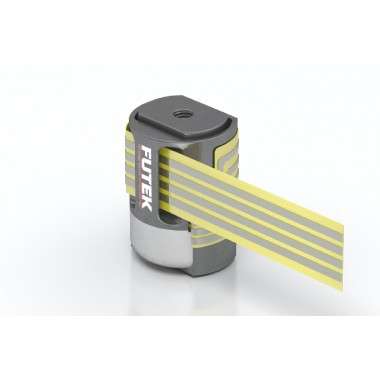

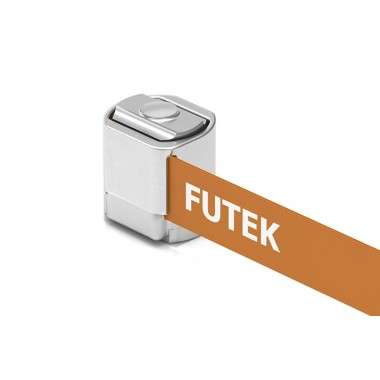

Nano cella di carico trazione-compressione, campo di misura 133 N, uscita flat cable.

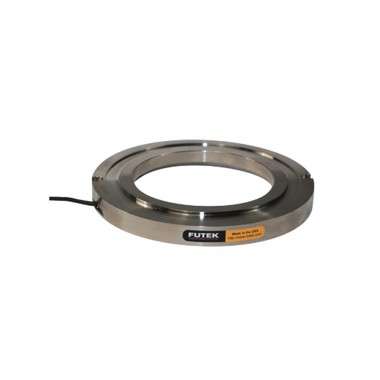

Cella di carico ad anello, campo di misura 22241 N, basso profilo, uscita cavo.
Nano cella di carico a bottone, campo di misura 134 N, protezione al fondoscala 30 lbs, uscita flat cable.
Cella di carico ad "S" miniatura digitale, campo di misura 4,5...445 N, blocco meccanico al fondoscala, elettronica interna SPI, UART.
Cosa sono le celle di carico custom
Si tratta di celle di carico estensimetriche appositamente progettate, per soddisfare esigenze tecniche che non si possono contemplare a partire da modelli standard a catalogo. La progettazione, dalla forma alla scelta dei materiali, i processi produttivi e le tarature sono ottimizzate tenendo conto dei requisiti posti.
Come funzionano le celle di carico custom
Il principio di funzionamento di queste celle è sempre quello del rilevamento della variazione di resistenza elettrica in un ponte di Wheatstone. La loro particolarità è la realizzazione specificatamente pensata per una applicazione.
Le applicazioni delle celle di carico custom
Le celle di carico custom trovano impieghi su macchine di prova, apparati di collaudo e come parte integrante di dispositivi per impieghi OEM. Una parte importante delle applicazioni è quella del test & measurement per soddisfare esigenze di sperimentazione per le quali le unità standard a catalogo non sono idonee.
