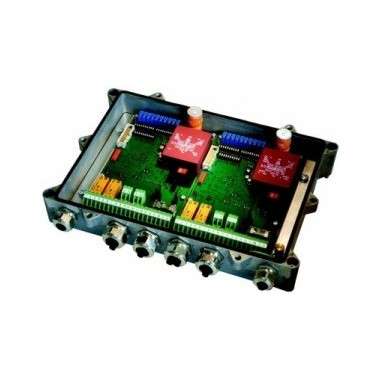

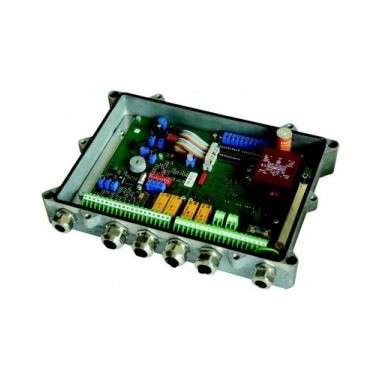

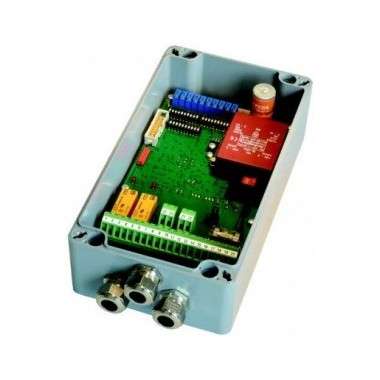

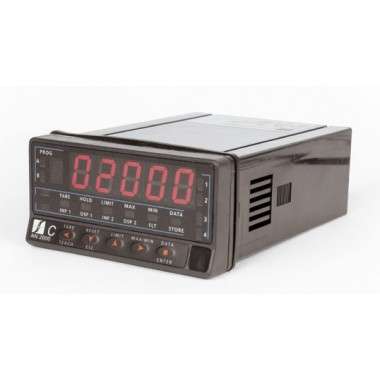

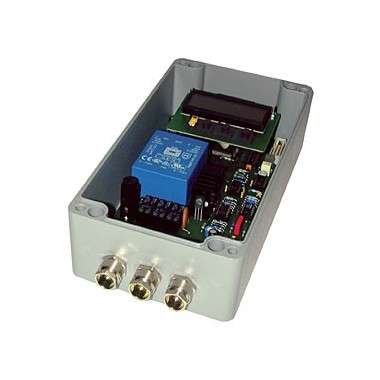

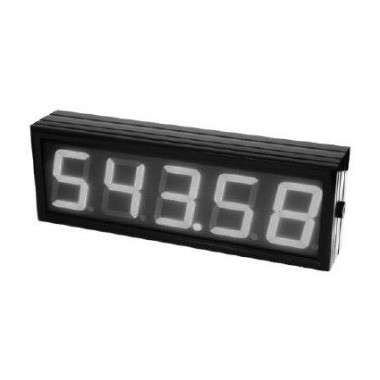

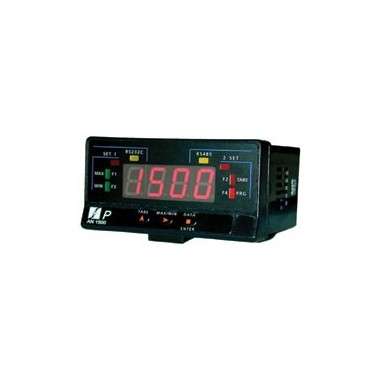

Moduli di controllo

Cosa sono i moduli di controllo

Sono condizionatori di segnale multifunzione che si collegano ai perni estensimetrici. Scopo di tali accessori è elaborare i segnali elettrici generati dai sensori per poterli interpretare e utilizzare per funzioni di allarme, sommatoria dei carichi e sistemi antibando.

Come funzionano i moduli controlli

Sono quattro le operazioni principali che un modulo di condizionamento collegato ad una cella di carico può effettuare:

Amplificazione: l’amplificazione del segnale ha la funzione di renderne più agevole l’interpretazione e la digitalizzazione. A tale scopo, il segnale viene liberato dal rumore di fondo, oppure se ne eleva la risoluzione;

Filtraggio: Il filtraggio – che si ottiene sia con sistemi hardware che digitali – viene effettuato quando è necessario ripulire lo spettro di frequenza di un segnale dai dati spuri;

Conversione: la conversione è richiesta quando in una singola applicazione vengono utilizzati molti sensori diversi (come ad esempio nel controllo di processo). Elevando e uniformando il livello dei segnali elettrici ricevuti dai vari tipi di sensore ne permette un utilizzo complessivo più semplice;

Linearizzazione: la linearizzazione del segnale è necessaria nei casi in cui non c’è un rapporto lineare fra le grandezze fisiche da misurare e i segnali emessi dal sensore. Si effettua tramite interpretazione digitale dei segnali ricevuti
