Estensimetro ad alta temperatura serie BQ, laminato con lega di Karma su supporto fenolico compensato in un campo di temperatura -296...+250°C, resistenza tipica 120 Ohm, gage factor 2 - 2,2.
Prodotti
Strain Gauges alta temperatura
Le tipologie di sensori di deformazione
Per la misura di deformazione puntuale di un componente si utilizzano gli estensimetri. Tra le varie tipologie proponiamo una serie completa di unità a semiconduttore, adatte per misure di tipo strutturale, su componenti miniaturizzati, per rilievi di sollecitazioni dinamiche o impulsive e per strumentazione di elementi sensibili di sensori di pressione e celle di carico.
Estensimetro ad alta temperatura serie BAB prodotto con lega di Karma su sostegno di poliamide per una estensione quasi lineare a lungo termine da -20...+250°C, a breve termine +350°C.
Estensimetro ad alta temperatura serie TG prodotto in lamina di ferro-cromo-alluminio (Fe-Cr-AL), campo di temperatura -296°C…+800°C, per misure statiche, 350 ohm
Estensimetro ad alta temperatura serie STP a filo di platino-tungsteno, campo di temperatura fino a + 1150°C

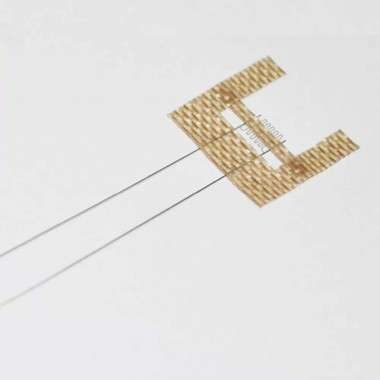

Estensimetri serie STN per alte temperature -296°C...+900°C per applicazioni motoristiche e avioniche.

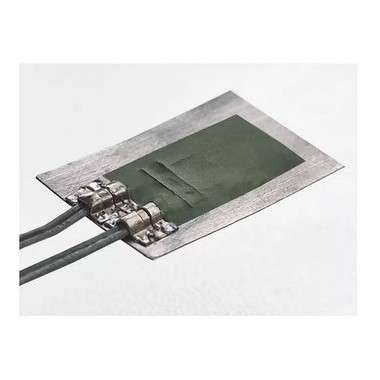

Estensimetro ad alta temperatura serie WTN saldabile, intervallo di temperatura: -296..+900°C, in lamina di metallo.

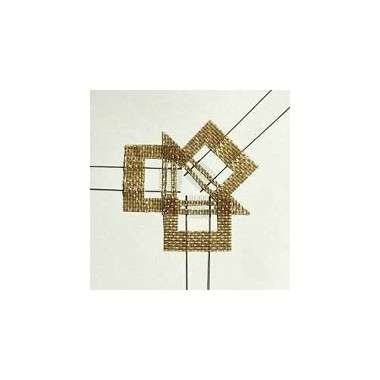

Estensimetro ad alta temperatura serie STN350 a rosetta, temperatura -296…+900°C.

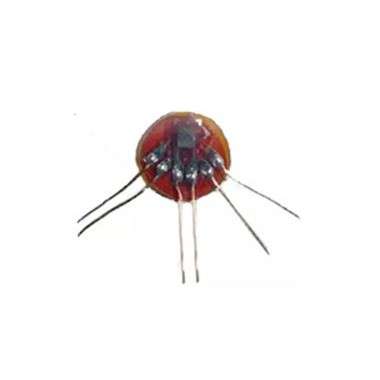

Estensimetro per i rilievi di deformazioni meccaniche delle schede pcb durante l’assemblaggio dei componenti secondo la Normativa ICP / JEDEC-9704.

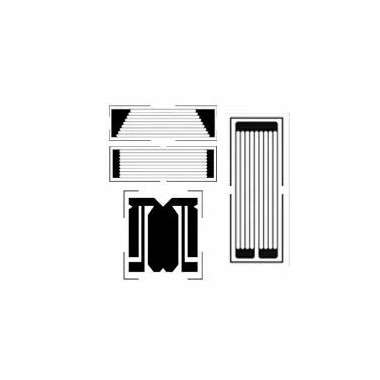

Estensimetro serie TS1 per valutare la propagazione in applicazioni sulle crepe

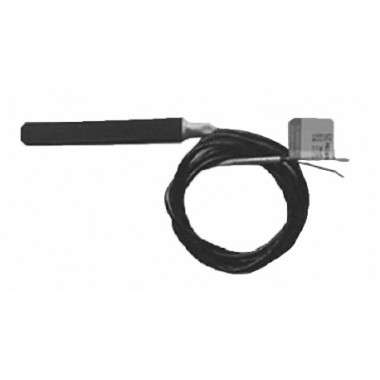

Griglie di deformazione integrate nella serie TMB per la prova del calcestruzzo pre-compresso
Vernice per l'indicazione termica irreversibile modello TSP-M02 per misurare superfici riscaldate, fino a 7 punti di transizione termica +160...+1150°C

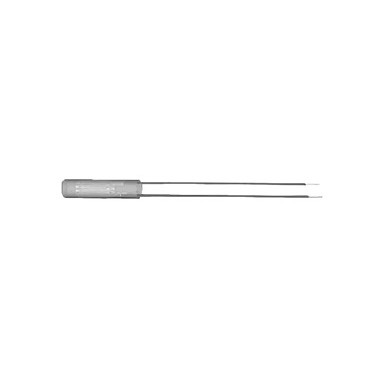

Estensimetro serie TK per la misura della forza di trazione dei bulloni

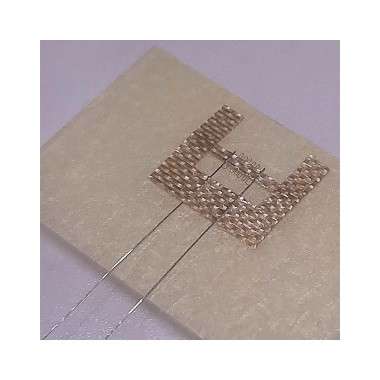

Estensimetro serie STF in lega Fe-Cr-AL , campo di temperatura +1.150°C per applicazioni motoristiche e avioniche.

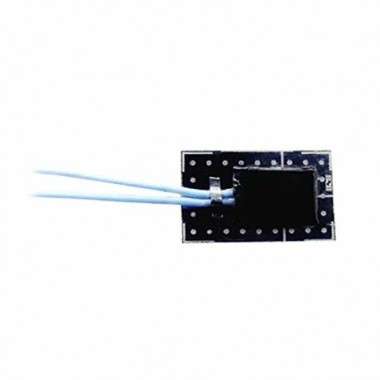

Estensimetro serie HKB saldabile, intervallo di temperatura d'esercizio -30°...+250°C, protezione IP67.

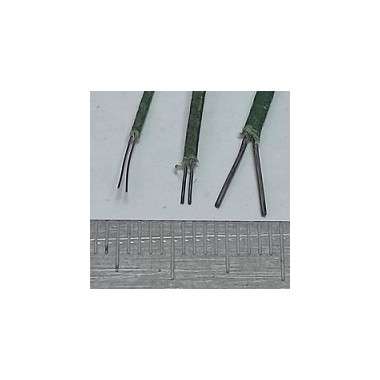

Filo termoelettrodo HRTW-CA termo resistente al calore

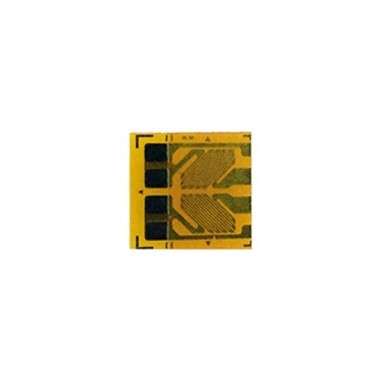

Estensimetro serie TBM protetto contro le interferenze elettromagnetiche
Cosa sono i sensori deformazione
Sono elementi sensibili che forniscono la variazioni di una grandezza fisica, generalmente la loro resistenza, proporzionale all’allungamento locale del punto di applicazione.
Come funzionano i sensori deformazione
I sensori di deformazione, tra i quali i più diffusi sono basati su estensimetri (strain gauges) a resistenza o semiconduttore, vengono incollati con diverse tecniche, al componente del quale si vuole misurare l’allungamento locale.
La resistività della loro griglia varia per effetto della deformazione. Collocando uno o più strain gauges e collegandoli secondo il noto schema di ponte di Wheatstone si ottiene un segnale di tensione proporzionale alla somma e differenza delle variazioni di resistenza dei rami rispettivamente opposti o contigui del ponte stesso.
